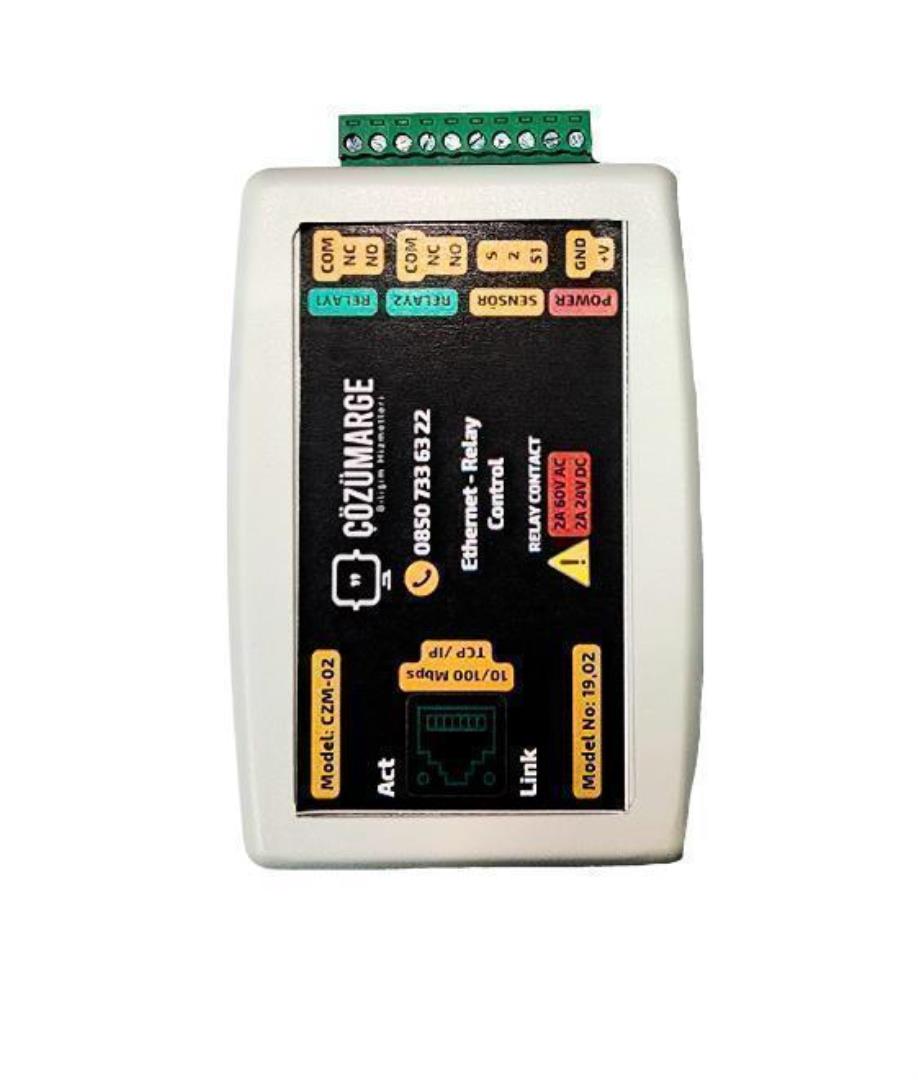

Plaka Tanıma Sistemi Role Kartı Ethernet-Network Bağlantılı 2 Roleli IO Kart

Plaka Tanıma Sistemi Role Kartı Ethernet-Network Bağlantılı 2 Roleli IO Kart, bariyer, kapı ve turnike gibi geçiş ekipmanlarını LAN ağı üzerinden kontrol etmek için kullanılan 2 röle çıkışlı ve 2 sensör girişli bir IO kontrol kartıdır. 10/100 Mbps Ethernet bağlantısı ile çalışır; plaka tanıma yazılımından gelen komutu alır, ilgili röleyi tetikler ve bariyerin açılmasını sağlar.

Bir site girişinde 1 röle giriş bariyerini, diğer röle çıkış bariyerini ayrı ayrı yönetebilir. Böylece bilgisayarın bariyerin hemen yanında durmasına gerek kalmaz; mevcut ağ altyapısı üzerinden daha düzenli, merkezi ve izlenebilir bir geçiş otomasyonu kurulabilir.

Ancak doğrudan motor beslemesi yapmak için kullanılmaz; röle (geçiş onayı veren kontak) çıkışı bariyer veya kapı kontrol kartındaki tetik girişine bağlanmalıdır. %100 orijinal Çözüm Arge donanımı tercih edildiğinde IP ayarı, bağlantı şeması ve servis devamlılığı konusunda daha güvenli ilerlenir.

• Ethernet bağlantılı 2 röleli IO kart: Plaka tanıma yazılımından gelen TCP/IP komutunu röle tetiklemesine çevirir.
• RJ45 bağlantı kablosu: Kartın switch, modem veya ağ noktasına bağlanması için kullanılır; paket revizyonuna göre değişebilir.
• Kullanım ve bağlantı kılavuzu: IP yapılandırması, besleme ve röle bağlantısı için montaj ekibine yol gösterir.
• Bağlantı şeması: COM, NO, NC ve sensör girişlerinin hangi uçlara bağlanacağını netleştirir.

Alım kararında özellikle 2 bağımsız röle, 10/100 Mbps Ethernet, 9–24V çalışma voltajı ve desteklenen protokoller önemlidir. Bu değerler, kartın mevcut plaka tanıma sistemiyle ve bariyer kontrol kartıyla uyumunu doğrudan etkiler.

⚠ Ürün revizyonuna göre bu değer değişebilir; sipariş öncesi güncel etiketi kontrol edin.

1. Beslemeyi planlayın: Kart için 9–24V aralığında, parazitsiz ve stabil bir güç kaynağı hazırlayın.
2. LAN hattını bağlayın: RJ45 portunu switch, modem veya ağ prizine takın; 10/100 Mbps bağlantı için kablo uçlarının sağlam olduğundan emin olun.
3. IP adresini belirleyin: DHCP Client ile otomatik IP alın veya plaka tanıma yazılımında sabit kalması için Static IP tanımlayın.
4. Röle uçlarını seçin: Bariyer tetik girişi için çoğu senaryoda COM ve NO bağlantısı kullanılır; NO, normalde açık kontak anlamına gelir.
5. Kontrol ekipmanını bağlayın: Bariyer, kapı veya turnike kontrol kartının tetik girişini IO kartın ilgili röle kanalına bağlayın.
6. Sensör girişlerini bağlayın: S1 ve S2 girişleri kullanılacaksa sensör sinyal uçlarını doğru polarite ve ortak uç mantığına göre bağlayın.
7. Yazılım ayarını yapın: Plaka tanıma yazılımına kartın IP adresini, port bilgisini ve kullanılacak röle kanalını girin.
8. Röle süresini ayarlayın: Bariyerin tetik algılamasına uygun kısa süreli röle çekme zamanını belirleyin; gereğinden uzun süre kapalı kontak bırakmayın.
9. Ağ erişimini kontrol edin: Ping veya yazılım içi bağlantı testiyle kartın ağa erişilebilir olduğunu doğrulayın.
10. İlk geçiş testini yapın: Test plaka okutun veya manuel tetik komutu gönderin; 1. ve 2. rölenin beklenen bariyeri ayrı ayrı kontrol ettiğini gözlemleyin.

Çalışma akışı 3 ana noktadan oluşur: plaka tanıma yazılımı, Ethernet ağı ve röle çıkışı. Kamera plakayı okur, yazılım geçiş iznini değerlendirir ve TCP/IP üzerinden IO karta komut gönderir. Kart, bildirilen röleyi belirlenen süre kadar çeker. Röle kontağı kapandığında bariyer kontrol kartı bunu butona basılmış gibi algılar ve kolu açar.

2 röleli yapı, giriş ve çıkış bariyerlerini tek kart üzerinden ayırmak için kullanışlıdır. 2 sensör girişi ise sahadan gelen sinyalleri açık bağlantı üzerinden yazılıma iletebilir. Böylece sistem yalnızca komut gönderen değil, belirli saha bilgilerini de ağa taşıyan bir otomasyon parçası haline gelir.

Ağ kesilirse yeni tetik komutu karta ulaşmaz; bağlantı geri geldiğinde kart yeniden erişilebilir hale gelir. Elektrik giderse röle çekmez, bu nedenle kritik geçişlerde adaptör veya UPS planlanmalıdır. Sensör algılamazsa yazılıma sensör verisi gitmez; araç güvenliği için bariyerin kendi fotosel ve emniyet girişleri ayrıca korunmalıdır.

Çözüm Arge’nin bu kartı, yalnızca “röle çektiren” basit bir devre gibi düşünülmemeli. 32-bit ARM Cortex-M3 işlemci, 100MHz çalışma frekansı ve 1500VRMS manyetik izolasyon, ağ tabanlı geçiş otomasyonlarında daha kararlı bir temel sunar. DHCP ile hızlı devreye alınabilir; Static IP ile sabit adresli profesyonel projelere uyum sağlar.

• TCP, HTTP ve UDP desteği: Farklı plaka tanıma yazılımı mimarilerine daha kolay entegre edilir.
• 2 röle + 2 sensör girişi: Sadece bariyer açma değil, sahadan sinyal alma senaryolarına da uygundur.
• 9–24V besleme aralığı: Farklı pano ve adaptör altyapılarına daha esnek bağlanır.

• 2 bariyerli site otoparkı: 1 röle giriş, 1 röle çıkış bariyerini yönetir; sakin geçişleri plaka tanıma üzerinden ayrıştırılır.
• Fabrika ve depo girişleri: Sevkiyat araçları plaka ile doğrulanır, bariyer komutu ağ üzerinden ilgili kapıya gönderilir.
• AVM otoparkları: Giriş noktası ile kontrol bilgisayarı farklı yerdeyse LAN bağlantısı USB mesafe sorununu azaltır.
• İş merkezi otoparkları: Yetkili araç plakaları tanındığında bariyer otomatik tetiklenir, danışma noktasında manuel işlem azalır.
• Okul ve kampüs girişleri: Servis, personel ve misafir araçları için ağ üzerinden merkezi bariyer yönetimi kurulabilir.
• Lojistik tesisleri: Tır giriş kapısı ile güvenlik ofisi arasında uzun mesafe varsa Ethernet altyapısı daha düzenli kurulum sağlar.
• Sistem entegratörleri: TCP, HTTP ve UDP seçenekleriyle farklı PTS projelerine aynı donanım ailesiyle çözüm üretilebilir.

yazilimvitrin.com üzerinden satın aldığınız donanımlar %100 orijinal, faturalı ve 2 yıl garanti kapsamındadır. Yetkili bayi yaklaşımıyla ürün seçimi, IP yapılandırması ve bağlantı öncesi teknik destek sağlanır. Stok takibi düzenli yapıldığı için uygun ürünlerde aynı gün kargo süreci başlatılır; İstanbul’da elden teslim seçeneği de değerlendirilebilir. Orijinal olmayan bir kontrol kartında arıza çıktığında yedek parça veya uyumlu yazılım desteği bulmak haftalar alabilir. Yetkili kanal, garanti, teknik destek ve servis devamlılığı tarafındaki bu riski azaltır.

Yazılım Vitrin Firma Tanıtım Videosu

Ekibimizi, çalışma alanımızı ve hizmet yaklaşımımızı videoda görebilirsiniz. Sipariş öncesi firmayı tanımak isteyen müşteriler, İstanbul’da elden teslim seçeneğiyle ürünü yerinde teslim almayı da değerlendirebilir.

Plaka Tanıma Sistemi Role Kartı Ethernet-Network Bağlantılı 2 Roleli IO Kart nerede satılır?

Bu kart yazilimvitrin.com üzerinden faturalı ve garanti kapsamında satın alınabilir. İstanbul’da elden teslim veya uygun stok durumunda kargo seçeneğiyle tedarik edilebilir.

Gönderilen ürün orijinal mi?

Evet, gönderilen kart %100 orijinal Çözüm Arge donanımıdır. Orijinal ürün tercih etmek, yazılım uyumu ve garanti süreci açısından önemlidir.

Yetkili bayi misiniz?

yazilimvitrin.com yetkili bayi kanalıyla satış, teknik destek ve garanti süreçlerinde yardımcı olur. Böylece bağlantı, IP ayarı ve servis devamlılığı tarafında muhatap bulmanız kolaylaşır.

Kargo süreci nasıl işliyor?

Stokta bulunan siparişler uygun saat aralığında aynı gün kargoya verilebilir. Kargo sürecinde fatura ve ürün bilgileri düzenli şekilde hazırlanır.

Garanti süresi ne kadar?

Donanım ürünleri 2 yıl garanti kapsamındadır. Garanti sürecinin sorunsuz ilerlemesi için ürünün yetkili kanal üzerinden, faturalı şekilde alınması gerekir.

Elden teslim alınabilir mi?

Evet, İstanbul’da elden teslim seçeneği değerlendirilebilir. Stok ve teslim planı sipariş öncesinde kontrol edilmelidir.

Montaj / kurulum hizmeti var mı?

Kurulum konusunda teknik destek sağlanabilir. Saha montajı, proje lokasyonu ve mevcut bariyer altyapısına göre ayrıca planlanır.

Faturalı satış yapılıyor mu?

Evet, satışlar faturalı yapılır. Fatura, garanti ve kurumsal muhasebe süreçlerinde ürünün resmi kaydını sağlar.

Teknik destek sağlanıyor mu?

Evet, IP yapılandırması, röle bağlantısı ve plaka tanıma yazılımı entegrasyonu için teknik destek alınabilir. Destek kapsamı ürün ve proje ihtiyacına göre netleştirilir.

Stokta yoksa ne olur?

Stokta bulunmayan ürünlerde tedarik süreci kontrol edilir ve uygun alternatif yönlendirmesi yapılabilir. Proje acilse teslim süresi sipariş öncesi netleştirilmelidir.

Kurulum öncesi hangi hazırlıklar yapılmalı?

9–24V güç kaynağı, LAN hattı, uygun IP planı ve bariyer kontrol kartındaki tetik girişleri hazır olmalıdır. Birden fazla kart kullanılacaksa her karta ayrı IP planlanmalıdır.

İnternet / ağ kesintisinde çalışır mı?

Yerel ağ kesilirse yazılımdan gelen yeni komutlar karta ulaşmaz. İnternet bağlantısı şart olmayabilir; ancak kart ile yazılımın aynı LAN üzerinde haberleşebilmesi gerekir.

Günde kaç açma-kapama yapar?

Kartta mekanik bariyer motoru gibi açma-kapama döngüsü değil, röle tetikleme işlemi vardır. Gerçek günlük geçiş kapasitesini bağlı bariyer motoru, plaka tanıma yazılımı ve ağ altyapısı belirler.

Aynı ağda birden fazla IO kart kullanılabilir mi?

Evet, her karta farklı IP verilerek aynı LAN üzerinde birden fazla kart çalıştırılabilir. Çok girişli tesislerde her bariyer noktası ayrı IP ve röle kanalıyla yönetilebilir.

Yedek parça kaç yılda temin edilebilir?

Yedek parça ve servis devamlılığı için yetkili kanal üzerinden ilerlemek gerekir. Stok durumu zamanla değişebileceği için arıza veya proje genişletme ihtiyacında güncel tedarik bilgisi kontrol edilir.

2 röleli Ethernet IO kart, plaka tanıma sisteminde bariyer veya kapı kontrolünü ağ üzerinden yapmak isteyen projeler için net bir çözümdür. Satın almadan önce 9–24V besleme, LAN altyapısı ve bariyer tetik girişinin hazır olduğundan emin olmanız yeterlidir. Uygun stok durumunda siparişinizi hızlıca oluşturabilir, kurulum öncesi teknik destekle bağlantı adımlarını netleştirebilirsiniz.
