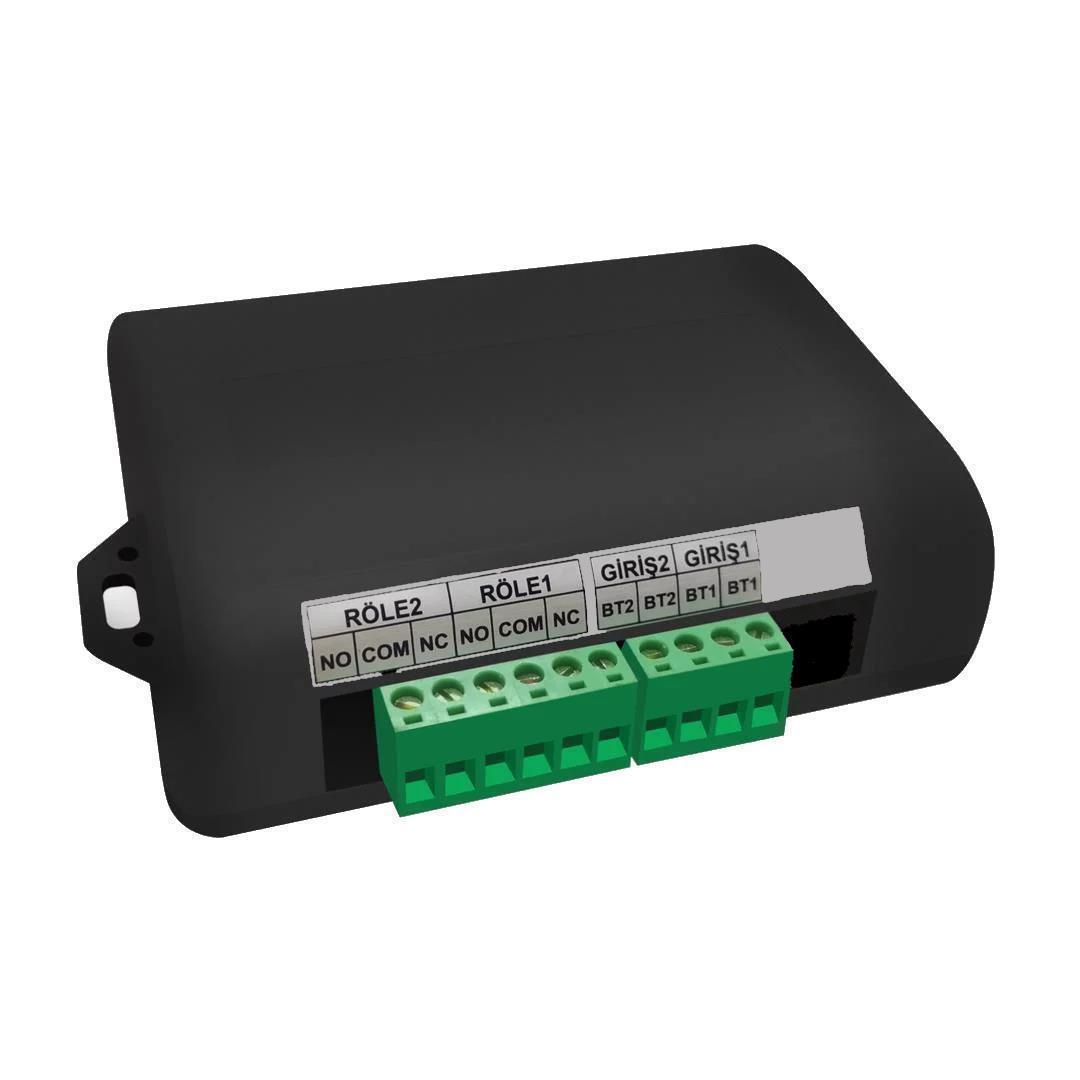

OttoIpIO Ethernet-Network Bağlantılı Role Kartı 2 Roleli IO Kart

OttoIpIO Ethernet-Network Bağlantılı Role Kartı 2 Roleli IO Kart, plaka tanıma sistemi, otopark otomasyonu ve geçiş kontrol projelerinde ağ üzerinden tetikleme yapmak için kullanılan 2 röle çıkışlı ve 2 dijital girişli IO kontrol modülüdür. Giriş bariyeri ve çıkış bariyeri gibi 2 ayrı cihazı birbirinden bağımsız yönetmek isteyen projelerde tek kartla düzenli bir kontrol yapısı kurar.

Örneğin bir site girişinde plaka tanıma yazılımı yetkili plakayı okuduğunda, kart Ethernet üzerinden gelen komutu alır ve ilgili röleyi (geçiş onayı veren kontak) tetikler. Aynı kart üzerinde ikinci röle, çıkış bariyeri veya turnike için ayrılabilir. Böylece bilgisayardan bariyere uzun tetik kablosu çekmek yerine mevcut network hattı kullanılır.

Besleme tarafında 12V DC harici adaptör gerekir; PoE desteği yoktur. Ancak PoE switch üzerinden doğrudan enerji verilmesi planlanan projelerde tek başına yeterli olmayabilir. %100 orijinal Çözüm Arge ürünü olarak, doğru adaptör ve doğru IP yapılandırmasıyla stabil çalışan kompakt bir network IO kartı arayan sistem entegratörleri için uygundur.

• OttoIpIO 2 Röleli Ethernet IO Kart: Network üzerinden gelen komutları 2 bağımsız röle çıkışına aktarır.
• Bağlantı şeması / kullanım kılavuzu: Röle, giriş, besleme ve ağ bağlantılarının doğru yapılması için kurulumda rehberlik eder.
• Standart garanti kapsamında üretici desteği: Yetkili kanal üzerinden alınan orijinal cihazlarda servis ve destek süreci daha kontrollü ilerler.

Alım kararını en çok etkileyen değerler 2 bağımsız röle, 2 dijital giriş, 10/100 Mbps Ethernet bağlantısı ve 12V DC harici besleme bilgisidir. PoE ile çalışmadığı için pano içinde adaptör yeri planlanmalıdır.

1. Planlayın: Kartın hangi 2 cihazı kontrol edeceğini belirleyin; örneğin Röle 1 giriş bariyeri, Röle 2 çıkış bariyeri olabilir.
2. Konumlandırın: Kartı kuru, erişilebilir ve kablo düzeni yapılabilecek pano içine yerleştirin; dış ortamda su sızdırmaz buat veya pano kullanın.
3. Besleyin: 12V DC harici adaptörü bağlayın; regüleli ve kararlı besleme, network kartlarında bağlantı kopmalarını azaltır.
4. Bağlayın: Bariyer tetik uçlarını röle klemenslerine COM-NO veya ihtiyaca göre COM-NC şeklinde bağlayın.
5. Tanımlayın: Manyetik kontak, buton veya sensör gibi 2 dijital giriş bilgisini input klemenslerine alın; yazılımda durum takibi gerekiyorsa bu adım önemlidir.
6. Network hattını takın: Ethernet kablosunu switch, router veya yerel ağ altyapısına bağlayın; 10/100 Mbps bağlantı üzerinden TCP/IP haberleşme yapılır.
7. IP ayarını yapın: Cihazın IP adresini plaka tanıma yazılımının erişebileceği ağa uygun şekilde yapılandırın; sabit IP kullanımı servis kolaylığı sağlar.
8. Yazılıma ekleyin: Plaka tanıma veya bariyer kontrol yazılımında cihaz IP ve port bilgilerini girin; yetkili plaka okunduğunda ilgili röleye komut gider.
9. Güvenliği kontrol edin: Ağ erişimini yetkisiz kullanıcılara kapatın; gerekiyorsa firewall üzerinde yalnızca gerekli porta izin verin.
10. Test edin: Önce manuel tetikleme, ardından plaka tanıma senaryosu ile en az 2 geçiş testi yapın; giriş ve çıkış rölelerinin karışmadığından emin olun.

Kartın çalışma akışı 3 ana parçadan oluşur: plaka tanıma veya otomasyon yazılımı, TCP/IP network bağlantısı ve röle çıkışları. Yazılım yetkili bir geçiş komutu oluşturduğunda bu komut ağ üzerinden IO karta ulaşır. Kart, ilgili röleyi kısa süreli tetikler; röle de bariyer, kapı, turnike veya kilit sisteminin kontrol girişine kuru kontak mantığıyla sinyal verir.

2 dijital giriş, sistemin yalnızca komut göndermesini değil, bazı durum bilgilerini de okumasını sağlar. Örneğin bariyerin açık/kapalı bilgisini veren manyetik kontak ya da harici buton input girişine bağlanabilir. Böylece proje ihtiyacına göre hem kontrol hem geri bildirim tek kart üzerinden düzenlenebilir.

Ağ kesilirse kart network üzerinden yeni komut alamaz; bu nedenle yoğun kullanılan otoparklarda manuel buton veya alternatif geçiş senaryosu planlanmalıdır. Elektrik kesildiğinde 12V DC besleme olmadığı için kart çalışmaz; enerji geri geldiğinde yapılandırılmış IP ve çalışma ayarları korunur. Sensör algılamazsa giriş bilgisi yazılıma iletilmez, fakat röle çıkışı doğru komut geldiğinde görevini yapmaya devam eder.

• Site otopark girişleri: 2 ayrı bariyer bulunan giriş-çıkış noktasında her yön ayrı röleye atanır; yönetim plaka tanıma yazılımından kontrollü geçiş sağlar.
• Plaka tanıma entegratörleri: Kamera ve yazılımın bulunduğu ağ üzerinden bariyer tetiklemek isteyen ekipler, 10/100 Mbps Ethernet bağlantısıyla daha düzenli kablolama yapar.
• Fabrika ve depo girişleri: Personel ve sevkiyat araçlarının giriş-çıkış noktaları ayrı rölelerle yönetilir; input girişleriyle durum bilgisi alınabilir.
• Kampüs ve okul otoparkları: Yetkili araç listesi yazılımda tutulur, ağ üzerinden röle tetiklenir; 2 giriş yapısı olan kampüslerde tek kartla sade çözüm kurulabilir.
• Turnike ve kapı tetikleme projeleri: Röle kontak yapısı sayesinde kapı, turnike veya kilit sistemlerinde kuru kontak tetik ihtiyacı karşılanır.
• Endüstriyel otomasyon panoları: 12V DC besleme bulunan panolarda network üzerinden 2 çıkış kontrolü ve 2 giriş izleme ihtiyacı için kullanılabilir.
• Mevcut otopark yenilemeleri: Bilgisayardan bariyere uzun tetik kablosu çekmek yerine switch üzerinden network hattı kullanılarak daha temiz kurulum yapılır.

yazilimvitrin.com üzerinden yapılan alışverişlerde ürünler yetkili bayi güvencesiyle, %100 orijinal olarak faturalı satış kapsamında gönderilir. Stok takibi düzenli yapıldığı için sipariş öncesi temin durumu netleşir; uygun stokta olan ürünlerde aynı gün kargo seçeneği sunulur. İstanbul’da elden teslim almak isteyen müşteriler için ofisten teslim imkânı vardır. Donanım ürünlerinde 2 yıl garanti ve kurulum sürecinde teknik destek sağlanır. Orijinal olmayan bir kontrol kartında arıza çıktığında yedek parça veya servis süreci belirsiz olabilir; yetkili kanal bu riski azaltır ve proje devamlılığını korur.

Yazılım Vitrin Firma Tanıtım Videosu

Ekibimizi, çalışma alanımızı ve teknik servis yaklaşımımızı videoda görebilirsiniz. Sipariş öncesi firmayı tanımak isteyen müşteriler, İstanbul ofisinden elden teslim seçeneğiyle ürünü yerinde teslim alabilir.

OttoIpIO Ethernet-Network Bağlantılı Role Kartı 2 Roleli IO Kart nerede satılır?

yazilimvitrin.com üzerinden orijinal ve faturalı olarak satın alınabilir. İstanbul’da elden teslim, uygun stokta aynı gün kargo ve teknik destek seçenekleriyle temin süreci daha planlı ilerler.

Gönderilen ürün orijinal mi?

Evet, gönderilen cihaz %100 orijinaldir. Orijinal ürün tercih etmek, garanti ve teknik destek sürecinde seri numarası, servis ve parça takibi açısından önemlidir.

Yetkili bayi misiniz?

yazilimvitrin.com yetkili bayi olarak faturalı satış ve satış sonrası destek sağlar. Bu kanal üzerinden alınan cihazlarda garanti süreci ve teknik yönlendirme daha güvenli yürütülür.

Kargo süreci nasıl işliyor?

Stokta bulunan ürünler için aynı gün kargo imkânı sunulur. Sipariş sonrası ürün paketlenir, fatura ile birlikte kargoya teslim edilir ve teslimat bilgisi paylaşılır.

Garanti süresi ne kadar?

Donanım sınıfındaki bu IO kart için garanti süresi 2 yıldır. Garanti kapsamının sorunsuz ilerlemesi için cihazın doğru voltajla beslenmesi ve bağlantıların uygun şekilde yapılması gerekir.

Elden teslim alınabilir mi?

Evet, İstanbul’da elden teslim seçeneği vardır. Proje acilse veya kurulum ekibi aynı gün cihazı almak istiyorsa bu yöntem zaman kazandırır.

Montaj / kurulum hizmeti var mı?

Kurulum sürecinde teknik destek sağlanır. Montaj ihtiyacı proje yerine, bariyer tipine, kablolama durumuna ve yazılım entegrasyonuna göre ayrıca değerlendirilmelidir.

Faturalı satış yapılıyor mu?

Evet, tüm satışlar faturalı yapılır. Kurumsal projelerde fatura, garanti takibi ve muhasebe süreçleri için özellikle önemlidir.

Teknik destek sağlanıyor mu?

Evet, IP yapılandırması, röle bağlantısı ve plaka tanıma yazılımı entegrasyonu gibi konularda teknik destek sağlanır. Destek sürecinin hızlı ilerlemesi için bağlantı şeması ve mevcut ağ bilgileri hazır olmalıdır.

Stokta yoksa ne olur?

Stokta olmadığı durumda güncel temin süresi paylaşılır. Alternatif çözüm gerekiyorsa aynı işlevi karşılayabilecek uygun ürünler proje ihtiyacına göre değerlendirilir.

Kurulum öncesi hangi hazırlıklar yapılmalı?

12V DC adaptör, Ethernet hattı, uygun IP planı ve bariyer tetik giriş bilgisi hazır olmalıdır. Ayrıca röle bağlantısında COM-NO veya COM-NC ihtiyacı önceden belirlenirse devreye alma daha kısa sürer.

İnternet / ağ kesintisinde çalışır mı?

Ağ kesildiğinde kart network üzerinden yeni komut alamaz. Yerel manuel buton veya alternatif tetikleme hattı planlanırsa kesinti anında geçiş yönetimi daha güvenli olur.

Röle çıkışları birbirinden bağımsız mı?

Evet, 2 röle çıkışı birbirinden bağımsız kontrol edilebilir. Bir röle giriş bariyerini, diğer röle çıkış bariyerini veya farklı bir kapı/turnike sistemini tetiklemek için kullanılabilir.

Günde kaç açma-kapama yapar?

Net günlük döngü kapasitesi bağlı olduğu bariyer, kapı veya turnike sisteminin mekanik kapasitesiyle birlikte değerlendirilmelidir. Kart tarafında 2 röleli tetikleme yapısı vardır; yoğun otopark projelerinde bariyer motoru, güç beslemesi ve ağ kararlılığı birlikte kontrol edilmelidir.

Yedek parça kaç yılda temin edilebilir?

Yedek parça ve servis devamlılığı yetkili bayi kanalı üzerinden takip edilir. Net süre, üretici stok durumuna göre değişebilir; ancak orijinal ve faturalı alım servis sürecini belgeyle yönetilebilir hâle getirir.

2 bariyer veya 2 farklı geçiş noktasını network üzerinden yönetmek istiyorsanız OttoIpIO, sade bağlantı yapısı ve 2 röleli mimarisiyle projeyi gereksiz kablo yükünden kurtarır. Sipariş öncesi 12V besleme, ağ yapısı ve röle bağlantı ihtiyacınızı netleştirmeniz kurulum süresini kısaltır. Orijinal, faturalı ve teknik destekli satın alma için yazilimvitrin.com üzerinden güvenle ilerleyebilirsiniz.
