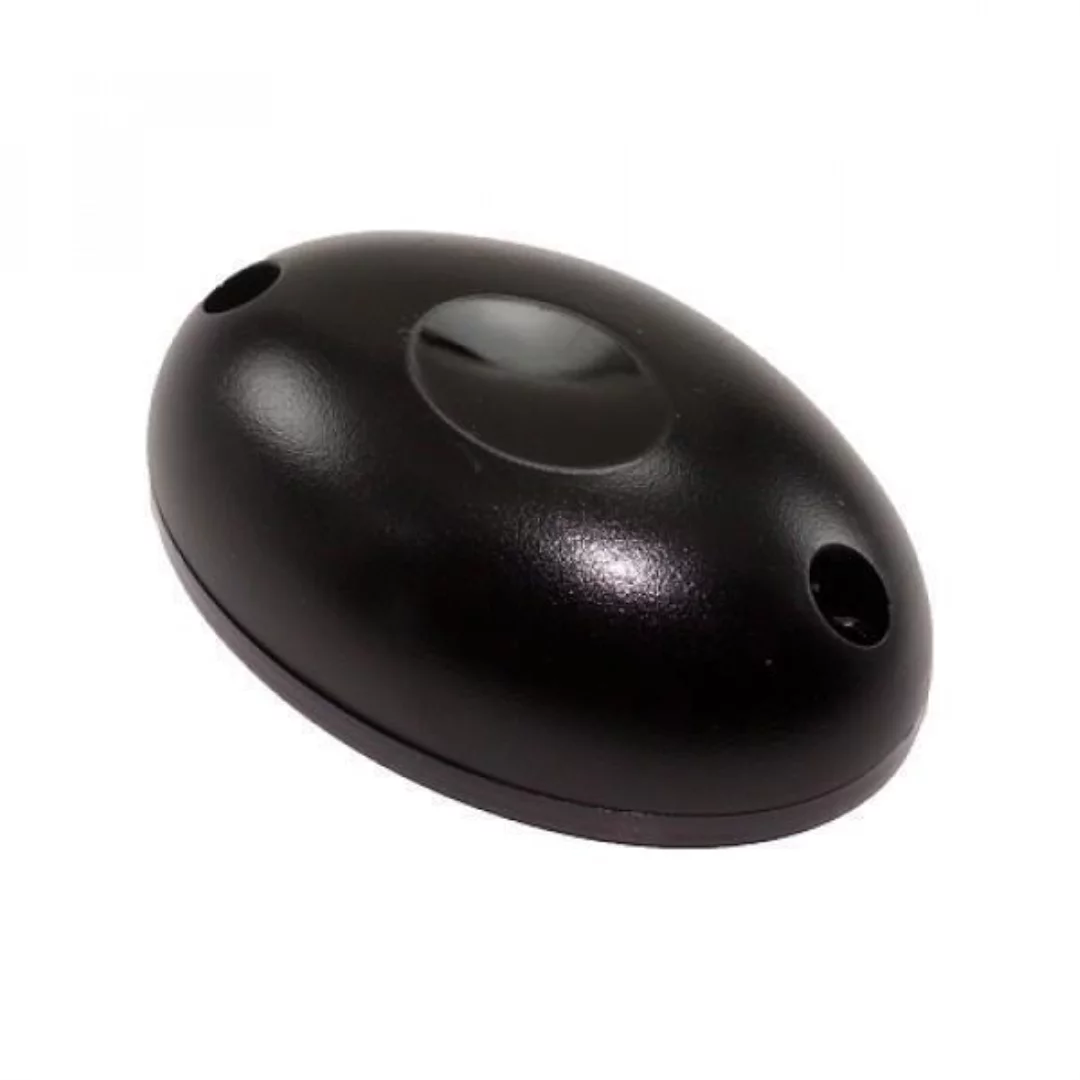

OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip

OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip, otomatik kapı, otopark bariyeri ve kepenk sistemlerinde araç ya da yaya geçişini algılamak için kullanılan kablolu kızılötesi güvenlik sensörüdür. Normal hava koşullarında sensörler arasında 20 metreye kadar, kar, sis ve yoğun yağmur gibi zor şartlarda ise yaklaşık 14 metre algılama mesafesi sunar.

Girişte bariyer kolu kapanırken aracın hatta kalması, kayar kapının yaya geçişi sırasında hareket etmesi veya kepengin yükleme alanında erken kapanması gibi riskleri azaltır. Verici ve alıcı arasında görünmeyen bir kızılötesi hat oluşur; hat kesildiğinde pano, kapıyı durdurma veya geri açma komutu alabilir.

PH-100, 12–24V AC/DC besleme aralığı sayesinde birçok kontrol panosuyla çalışabilecek yapıdadır. Ancak çok geniş açıklıklı, sensörler arası mesafenin 20 metreyi aştığı kapılarda yeterli olmayabilir. Orijinal OttoPark uyumlu yapısı, küçük gövdesi ve 93 g ağırlığıyla temel güvenlik ihtiyacını sade biçimde çözer.

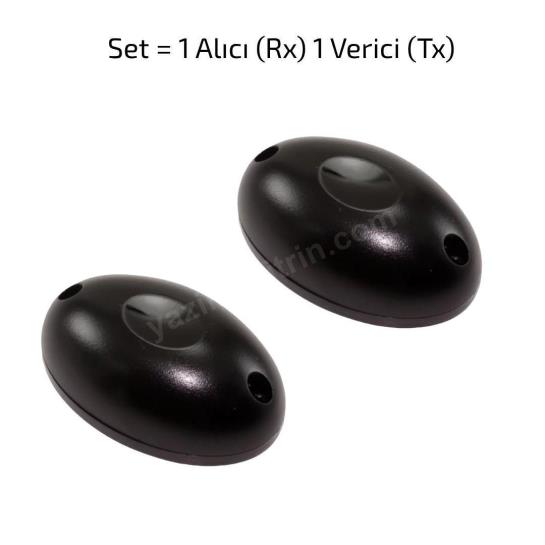

• 1 adet alıcı RX: Vericiden gelen kızılötesi ışını algılar ve ışın kesildiğinde kontrol panosuna röle (geçiş onayı veren kontak) bilgisi gönderir.
• 1 adet verici TX: Karşısındaki alıcıya 940 nm dalga boyunda kızılötesi sinyal göndererek güvenlik hattını oluşturur.

Alım kararında en kritik değerler algılama mesafesi, besleme voltajı ve röle çıkışıdır. PH-100, 20 m açıklığa kadar temel kapı ve bariyer güvenliği için yeterli teknik aralığı sunar.

1. Konumu belirleyin: Alıcı ve vericiyi kapı veya bariyer geçiş hattında karşılıklı yerleştirin; 20 m sınırını aşmamak algılama kararlılığı için önemlidir.
2. Yüksekliği ayarlayın: Araç geçişi için gövdeyi tampon seviyesine yakın, yaya güvenliği için geçiş hattını kesecek noktaya konumlandırın.
3. Yüzeyi sabitleyin: Sensörleri titreşim almayan düz bir yüzeye monte edin; gevşek montaj ±10° hizalama toleransını zorlayabilir.
4. Kablo güzergâhını hazırlayın: RX ve TX kablolarını kontrol panosuna kadar korumalı hat üzerinden taşıyın; dış mekânda kablo ezilmesi ve su alma riski azaltılmalıdır.
5. Beslemeyi bağlayın: Sensörleri 12–24V AC/DC çıkışa bağlayın; voltaj aralığının dışına çıkmak devreye zarar verebilir.
6. Röle çıkışını bağlayın: RX üzerindeki röle (geçiş onayı veren kontak) çıkışını kapı, kepenk veya bariyer kontrol panosunun fotosel girişine bağlayın.
7. Alıcı-verici hizasını yapın: TX ışınının RX tarafından net algılanması için sensörleri aynı eksene getirin; 940 nm kızılötesi ışın gözle görünmez.
8. Kapakları kontrol edin: Gövde kapağını kapatın, kablo girişinde boşluk bırakmayın ve dış ortamda yağmur suyunun içeri yönlenmediğinden emin olun.
9. İlk güvenlik testini yapın: Bariyer veya kapı kapanırken fotosel hattını bir cisimle kesin; sistemin durması ya da geri açması beklenir.

PH-100 setinde TX verici tarafı 940 nm dalga boyunda kızılötesi ışın gönderir. RX alıcı tarafı bu ışını algılar ve hat açık olduğu sürece kontrol panosuna güvenli geçiş bilgisini iletir. Araç, insan, yük arabası veya başka bir engel bu hattı kestiğinde RX üzerindeki röle durumu değişir. Kontrol panosu da kendi ayarına göre bariyeri durdurabilir, kapıyı geri açabilir veya kapanma komutunu iptal edebilir.

İnternet veya ağ bağlantısı gerektirmez; çalışma tamamen kablolu sinyal ve röle mantığına dayanır. Bu nedenle site girişindeki ağ kesilse bile fotosel, enerjisi ve pano bağlantısı devam ettiği sürece görevini yapar. Elektrik kesildiğinde ise sensörler besleme alamaz; kapı veya bariyerin davranışı bağlı olduğu kontrol panosunun güvenlik giriş ayarına göre değişir.

Başarısız senaryoda en sık sebep yanlış hizalama, 20 m mesafe sınırının aşılması, sensör yüzeyinin kirlenmesi veya kablo bağlantısının gevşemesidir. Böyle bir durumda sistem sürekli engel varmış gibi davranabilir ya da güvenlik sinyalini alamayabilir. Montaj sonrası kapatma yönünde test yapmak, özellikle araç geçişi olan noktalarda sonradan yaşanacak çarpma riskini azaltır.

• Apartman ve site otoparkları: Bariyer kapanırken araç 20 m içindeki fotosel hattında kalırsa pano güvenlik sinyali alır ve kapanma riski azalır.
• Kayar kapı girişleri: Villa veya iş yeri kapısında araç manevra yaparken kapı kanadının araca temas etmesini önlemek için 12–24V panoya bağlanabilir.
• Otomatik kepenkli dükkânlar: Kapanma sırasında yük, kutu veya insan geçiş hattındaysa 1A / 30V röle çıkışı panoya engel bilgisini iletir.
• Fabrika ve depo kapıları: Forklift veya transpalet geçişlerinde 940 nm kızılötesi hat kesildiğinde kapının hareketi güvenlik girişine göre kontrol edilebilir.
• Okul, klinik ve küçük işletme girişleri: Yaya hareketinin olduğu kapılarda -20°C ~ +70°C çalışma aralığı dış ortam kullanımını kolaylaştırır.
• Mevcut otomasyon panosu olan yerler: Kablolu fotosel girişi bulunan bariyer, kapı veya kepenk kontrol kartlarında RX + TX set olarak kullanılabilir.
• Dar alanlı montaj noktaları: 7.5 × 4.8 × 3 cm gövde ölçüsü, kolon ve duvar kenarında fazla yer kaplamadan montaj yapılmasını sağlar.

yazilimvitrin.com üzerinden verilen siparişlerde OttoPark ürünleri yetkili bayi kanalıyla, %100 orijinal ve faturalı olarak gönderilir. Stok takibi düzenli yapılır; uygun siparişlerde aynı gün kargo seçeneğiyle sevkiyat hazırlanabilir, İstanbul içinde isteyen müşteriler elden teslim alabilir. Donanım grubu için 2 yıl garanti ve satış sonrası teknik destek sağlanır. Orijinal olmayan bir kontrol kartı veya sensörde arıza çıktığında yedek parça ve uyumluluk süreci uzayabilir; yetkili kanal bu riski azaltır. Montaj öncesi voltaj, bağlantı ve pano uyumu gibi konularda destek almak, 12–24V fotosel girişli sistemlerde yanlış bağlantı ihtimalini düşürür.

Yazılım Vitrin Firma Tanıtım Videosu

Ekibimizi, çalışma alanımızı ve teknik servis altyapımızı 1 tanıtım videosu üzerinden görebilirsiniz. Sipariş öncesi firmayı görmek isteyen müşteriler, İstanbul ofisinden elden teslim seçeneğini değerlendirebilir.

OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip nerede satılır?

yazilimvitrin.com üzerinden online sipariş verilebilir. İstanbul’da elden teslim seçeneği de değerlendirilebilir; stok durumuna göre aynı gün sevkiyat hazırlanabilir.

Gönderilen ürün orijinal mi?

Evet, gönderilen ürünler %100 orijinal yetkili kanal ürünleridir. Faturalı satış yapıldığı için garanti ve servis süreci kayıt altındadır.

Yetkili bayi misiniz?

yazilimvitrin.com, satışını yaptığı ürünlerde yetkili bayi kanalıyla çalışır. Bu yapı, 2 yıl garanti, teknik destek ve orijinal ürün takibi açısından önemlidir.

Kargo süreci nasıl işliyor?

Stokta bulunan ürünler sipariş sırasına göre hazırlanır ve uygun koşullarda aynı gün kargo yapılabilir. Kargo tesliminde kutu ve ürün gövdesi kontrol edilmelidir.

Garanti süresi ne kadar?

Donanım ürünü olduğu için garanti süresi 2 yıldır. Garanti sürecinin sağlıklı ilerlemesi için montajın 12–24V AC/DC besleme aralığına uygun yapılması gerekir.

Elden teslim alınabilir mi?

İstanbul’da elden teslim seçeneği sunulabilir. Sipariş öncesi stok teyidi alındığında 1 set RX/TX ürünün teslim süreci daha hızlı planlanır.

Montaj / kurulum hizmeti var mı?

Montaj ihtiyacı proje konumuna ve sistem tipine göre değerlendirilir. Kablolu bağlantı gerektiği için pano, enerji hattı ve sensör konumları kurulum öncesinde kontrol edilmelidir.

Faturalı satış yapılıyor mu?

Evet, satışlar faturalı yapılır. Fatura, garanti ve servis kaydı açısından 2 yıl boyunca saklanması gereken belgedir.

Teknik destek sağlanıyor mu?

Evet, bağlantı öncesi ve sonrası teknik destek sağlanır. Özellikle 1A / 30V röle çıkışının doğru pano girişine bağlanması için destek almak yanlış bağlantı riskini azaltır.

Stokta yoksa ne olur?

Stokta olmadığı durumlarda tedarik süreci hakkında bilgi verilir. Muadil yerine orijinal ve uyumlu ürün beklemek, özellikle güvenlik sensörlerinde 20 m algılama performansı açısından daha güvenli ilerler.

Kurulum öncesi hangi hazırlıklar yapılmalı?

Sensörlerin karşılıklı görüleceği alan belirlenmeli, kablo güzergâhı hazırlanmalı ve kontrol panosunda fotosel girişi kontrol edilmelidir. Ayrıca besleme çıkışının 12–24V AC/DC aralığında olduğundan emin olunmalıdır.

İnternet / ağ kesintisinde çalışır mı?

Evet, internet veya ağ bağlantısına ihtiyaç duymaz. Enerji ve pano bağlantısı devam ettiği sürece RX ile TX arasındaki kızılötesi hat üzerinden çalışır.

Günde kaç açma-kapama yapar?

Fotosel, motor gibi mekanik açma-kapama döngüsü yapan parça değildir; güvenlik sinyali üretir. Günlük kullanım yoğunluğunu esas olarak bağlı olduğu bariyer, kapı motoru veya kepenk sistemi belirler; fotosel hattı 12–24V besleme ile sürekli çalışacak şekilde bağlanır.

Yedek parça kaç yılda temin edilebilir?

Yetkili kanal üzerinden satış yapıldığı için ürün devamlılığı ve servis süreci takip edilir. Yedek parça veya değişim ihtiyacında fatura ve garanti kaydı, 2 yıl garanti sürecinin hızlı ilerlemesine yardımcı olur.

Dış mekânda kullanılabilir mi?

Çalışma sıcaklığı -20°C ~ +70°C aralığındadır ve dış mekân uygulamalarında kullanılabilir. Yine de sensör yüzeyinin doğrudan çamur, yoğun su akışı veya darbe almayacağı bir montaj noktası seçilmelidir.

14 metre ve 20 metre değerleri ne anlama gelir?

20 m, normal koşullarda sensörler arası maksimum mesafeyi ifade eder. Kar, sis ve yağmur gibi görüşü düşüren koşullarda güvenilir çalışma için yaklaşık 14 m mesafe dikkate alınmalıdır.

PH-100, 20 m seviyesine kadar kapı, kepenk ve bariyer güvenliği için sade ve ekonomik bir fotosel çözümü arayan kullanıcılar için uygundur. Satın almadan önce pano beslemesinin 12–24V AC/DC aralığında olduğundan ve montaj mesafesinin uygun kaldığından emin olun. yazilimvitrin.com üzerinden orijinal, faturalı ve 2 yıl garantili şekilde sipariş verebilirsiniz.
